Déroulement reprogrammation

Exemple d'une reprogrammation Tricore BDM

Une reprogrammation en Tricore / BDM, indique qu'il faut intervenir directement sur la calculateur, la cartographie n'étant pas accessible par la prise OBD.

L'intervention est beaucoup plus longue, il faut localiser le calculateur, qui peut être très bien caché sur certain modèle ou bien nécessitant de démonter des éléments pour y accèder.

Voici un exemple sur VW T5 caravelle 2011 sur un Calculateur Bosch EDC17CP20, accès plutôt facile sans arceau de protection.

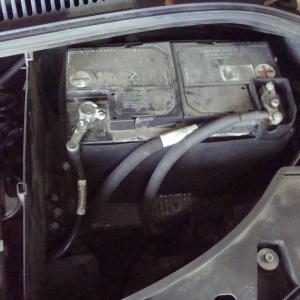

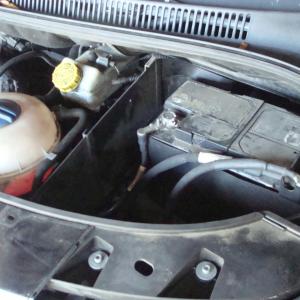

- En premier localiser le calculateur, sur le T5 il est sous la batterie, dans le logement relais / fusible compatiment moteur.

Dsc07559 Dsc07558

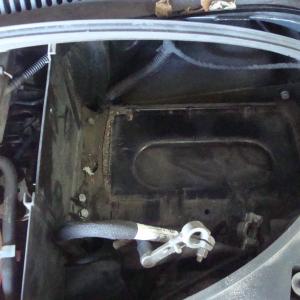

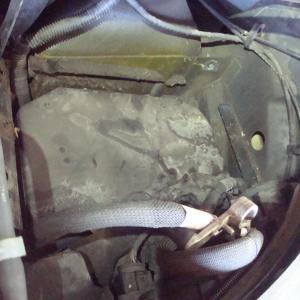

- Enlever la batterie et son support

Dsc07561 Dsc07562

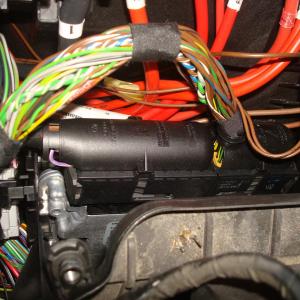

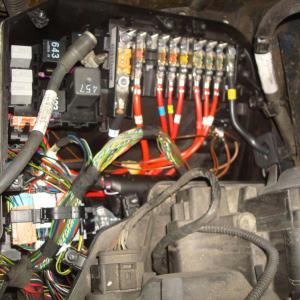

- démonter le couvercle du compartiment relais / fusible

Dsc07565 Dsc07566

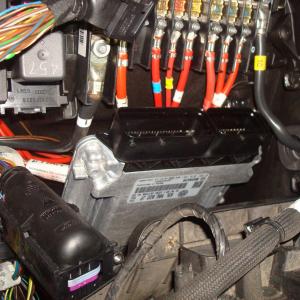

- enlever les 2 broches sur le calculateur et le sortir (pas de chassis de sécurité sur ce model)

Dsc07567

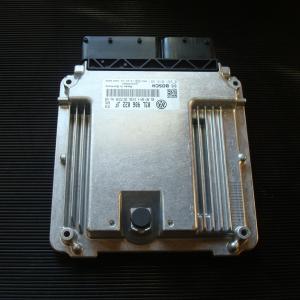

- démonter le couvercle, premier passage à chaud pour ramolir la colle

Dsc07569 Dsc07570

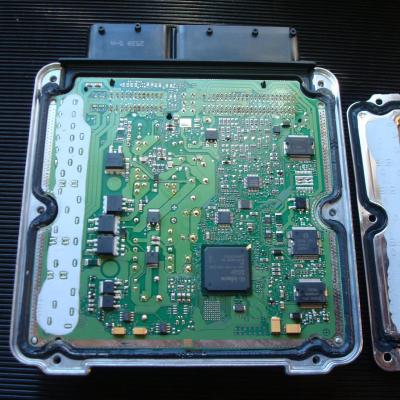

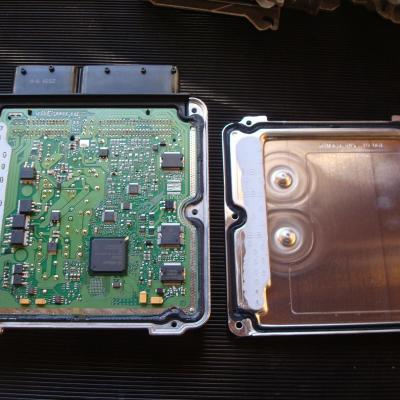

- le décollage du couvercle est une opération très délicate et précise

Dsc07571 1
Dsc07572 1

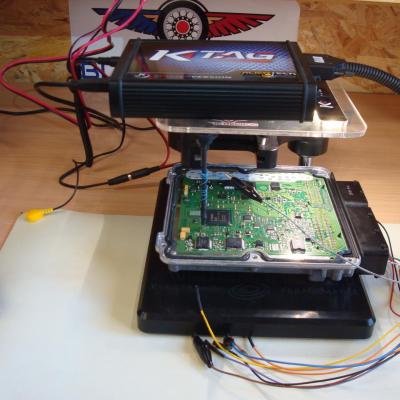

- installation sur le support table BDM

Dsc07573 1

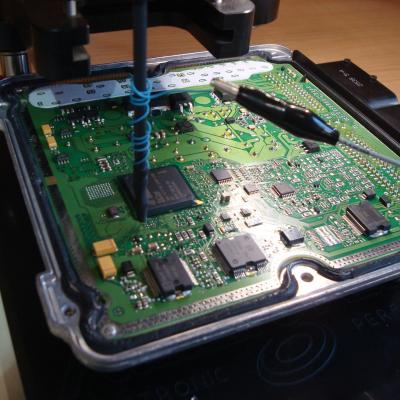

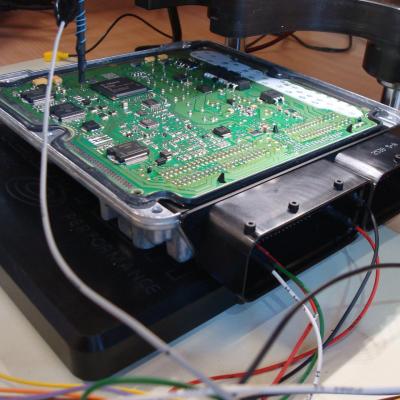

- raccordement du ou des contacts sur la carte avec les pogos sans soudure

Dsc07575 1

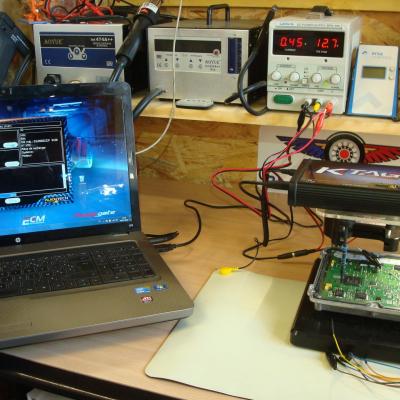

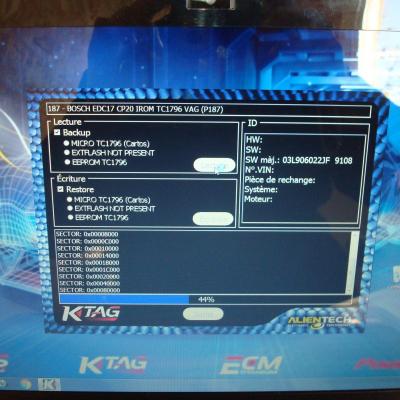

- extraction du backup (mémoire complète du calculateur) et lecture de la cartographie

Dsc07578 1
Dsc07577 1

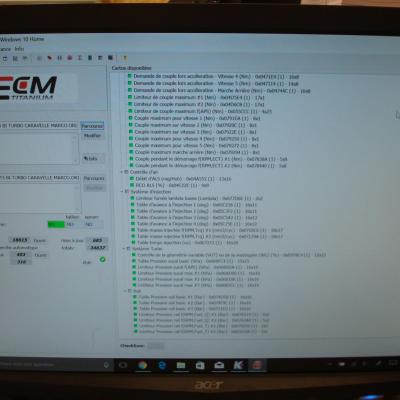

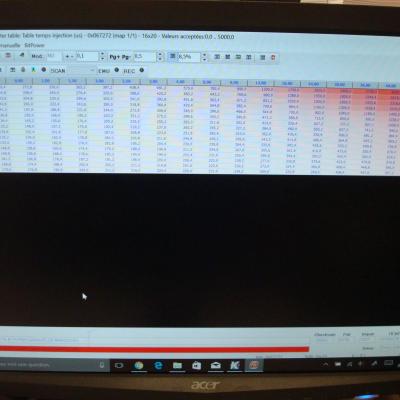

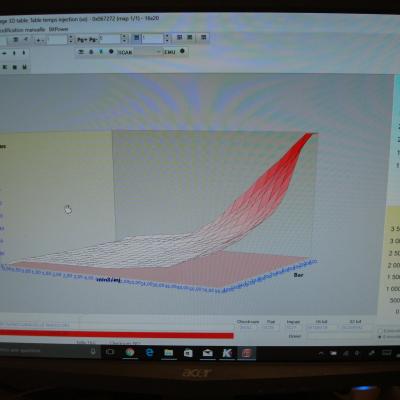

- maintenant que nous avons une copie de la cartographie d'origine, elle va être identifier dans le logiciel de modification cartopgraphie

Dsc07579 1
Dsc07580 1
Dsc07584 1

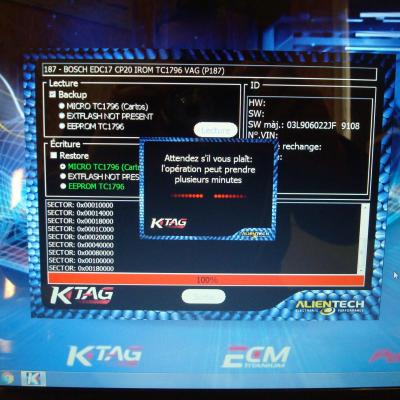

- une fois la cartographie modifiée, elle doit remplacer celle d'origine, c'est l'écriture de la carto

Dsc07587 1
Dsc07574 1

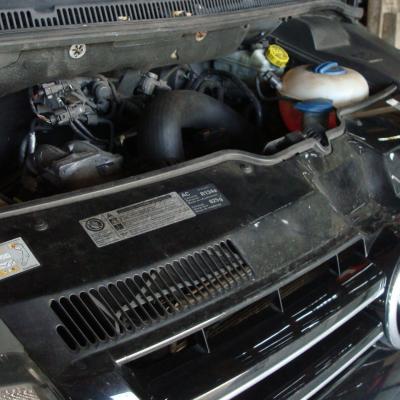

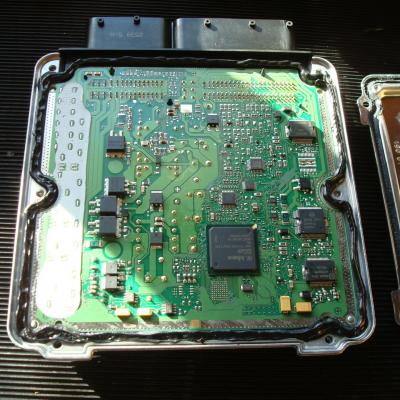

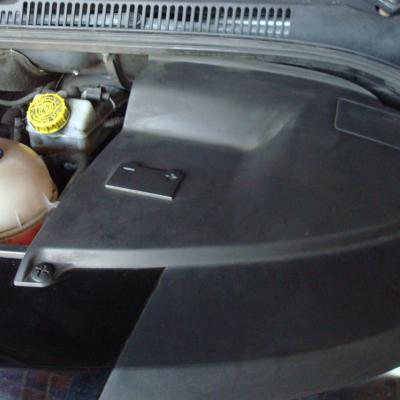

- recoller le couvercle et le remonter dans le véhicule

Dsc07588
Dsc07591
Dsc07589

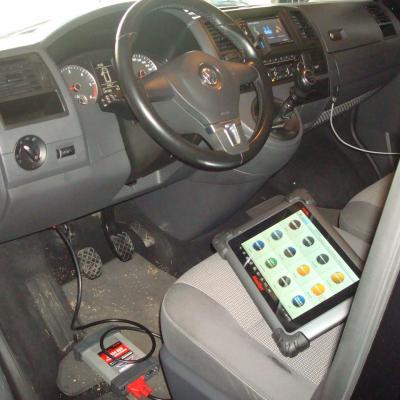

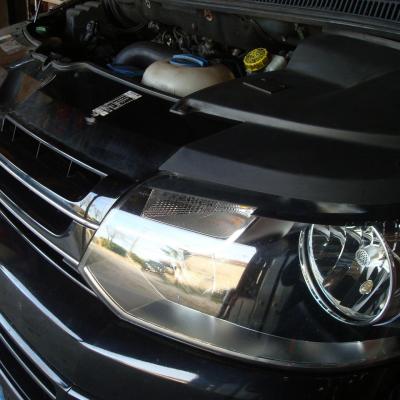

- démarrage et passage valise diagnostique pour vérification

Dsc07590
Dsc07592 1


- essais routier avec le client en conducteur
